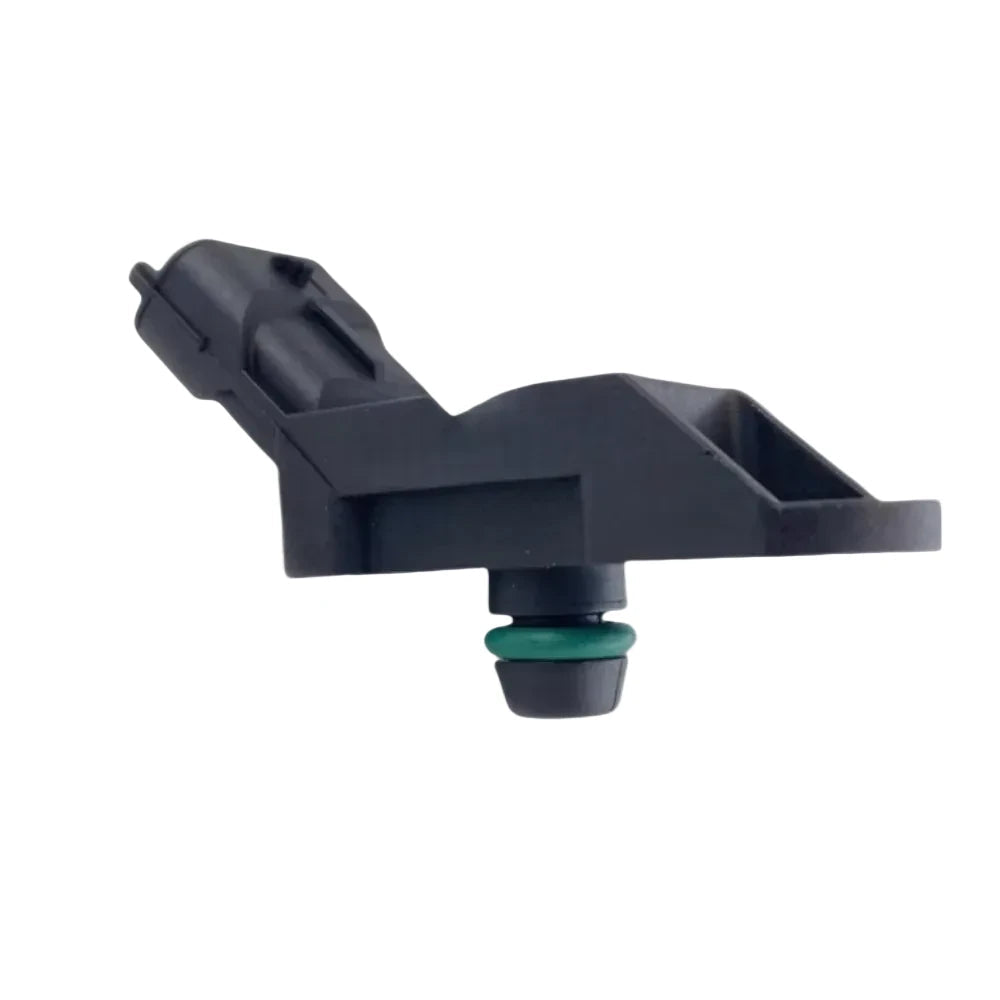

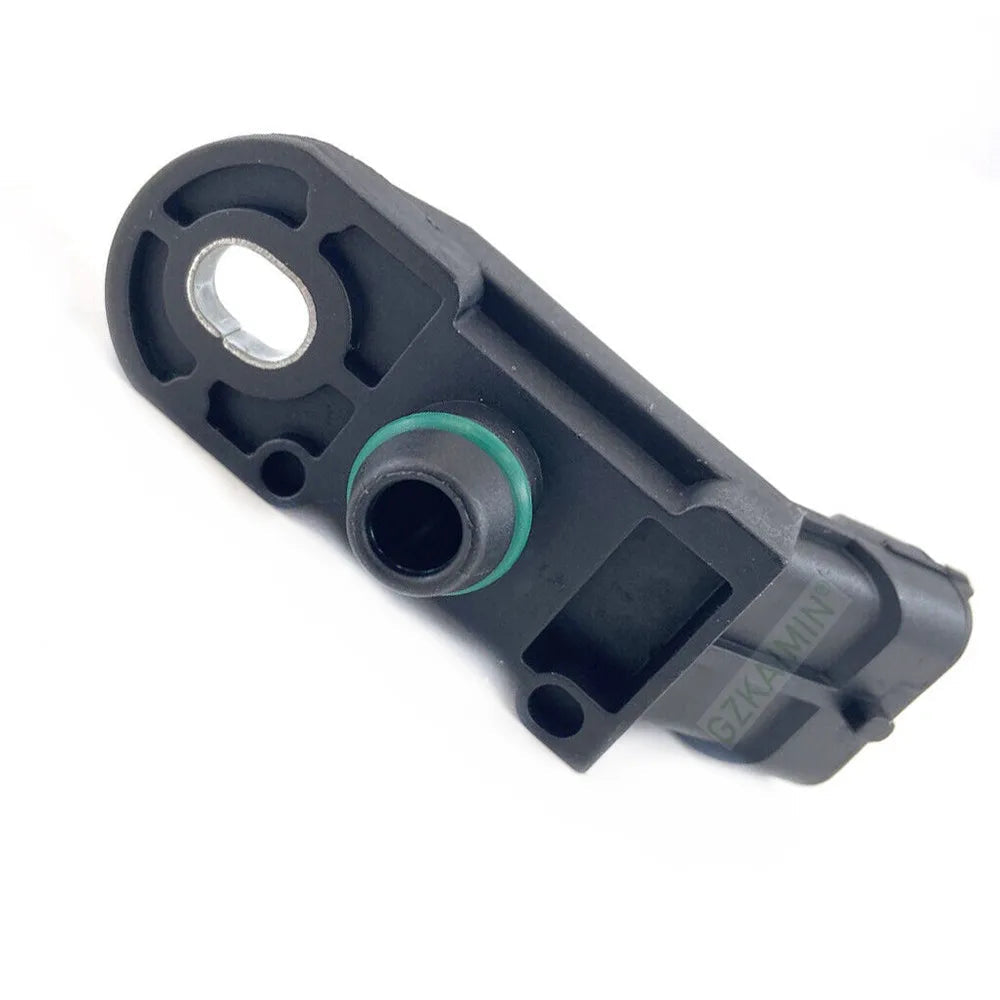

Capteur MAP – Pression d'admission Sea-Doo 4-TEC – Réf. 420274057 (130 à 260 ch)

Rôle du capteur MAP sur moteur Rotax 4-TEC

Le capteur MAP également appelée Sonde MAP (Manifold Absolute Pressure) mesure la pression absolue dans le collecteur d'admission du moteur Rotax 4-TEC. Ces données sont transmises en temps réel à l'ECU pour calculer la masse d'air admise et ajuster l'injection de carburant en conséquence.

Un capteur MAP défaillant perturbe directement la gestion moteur : surconsommation, perte de puissance, ralenti instable ou démarrage difficile. Son remplacement est une intervention de diagnostic courante sur les Sea-Doo 4-TEC.

Spécifications techniques

• Référence OEM : 420274057
• Type : Capteur de pression absolue (MAP) à varistance
• Signal : Signal de tension (Voltage Signal)
• Technologie : Piézoélectrique
• Application : Moteurs Rotax 4-TEC superchargés et atmospheriques
• Origine : Pièce aftermarket qualité OEM

Compatibilité – Modèles Sea-Doo 4-TEC

Ce capteur MAP est compatible avec les Sea-Doo équipés du moteur Rotax 4-TEC dans les versions suivantes :

• Sea-Doo 130 ch – GTI, GTI SE
• Sea-Doo 155 ch – GTI SE 155, GTX 155
• Sea-Doo 185 ch – GTX 185, RXT 185
• Sea-Doo 215 ch – GTX 215, RXT 215, RXP 215
• Sea-Doo 255 ch – RXP-X 255, RXT-X 255, GTX Limited 255
• Sea-Doo 260 ch – RXP-X 260, RXT-X 260, GTX Limited 260

Annexes Williams Sportjet

• Williams 435 Sportjet – Sport (Rotax ACE 1503 ou ACE 1630)
• Williams 400 Sportjet (Rotax ACE 1503 ou ACE 1630)
• Williams 460 Sportjet (Rotax ACE 1503 ou ACE 1630)
• Williams 520 Sportjet (Rotax ACE 1503 ou ACE 1630)

Vérifiez la référence OEM 420274057 sur votre capteur d'origine avant commande. En cas de doute, contactez-nous avec votre numéro de série.

Symptômes d'un capteur MAP défaillant

Plusieurs signes peuvent indiquer un capteur MAP à remplacer :

• Code défaut moteur lié au capteur MAP ou à la pression d'admission
• Perte de puissance notable, surtout à pleine charge
• Surconsommation de carburant inexpliquee
• Ralenti instable ou à-coups à l'accélération
• Démarrage difficile ou moteur qui cale

Le diagnostic peut être confirmé via l'outil BRP (BUDS2) ou un oscilloscope en mesurant le signal de tension du capteur.

Remplacement du capteur MAP – Conseils de montage

L'intervention est accessible à un mécanicien averti :

• Couper le moteur et laisser refroidir complètement
• Localiser le capteur MAP sur le collecteur d'admission (référence au manuel d'atelier Rotax 4-TEC)

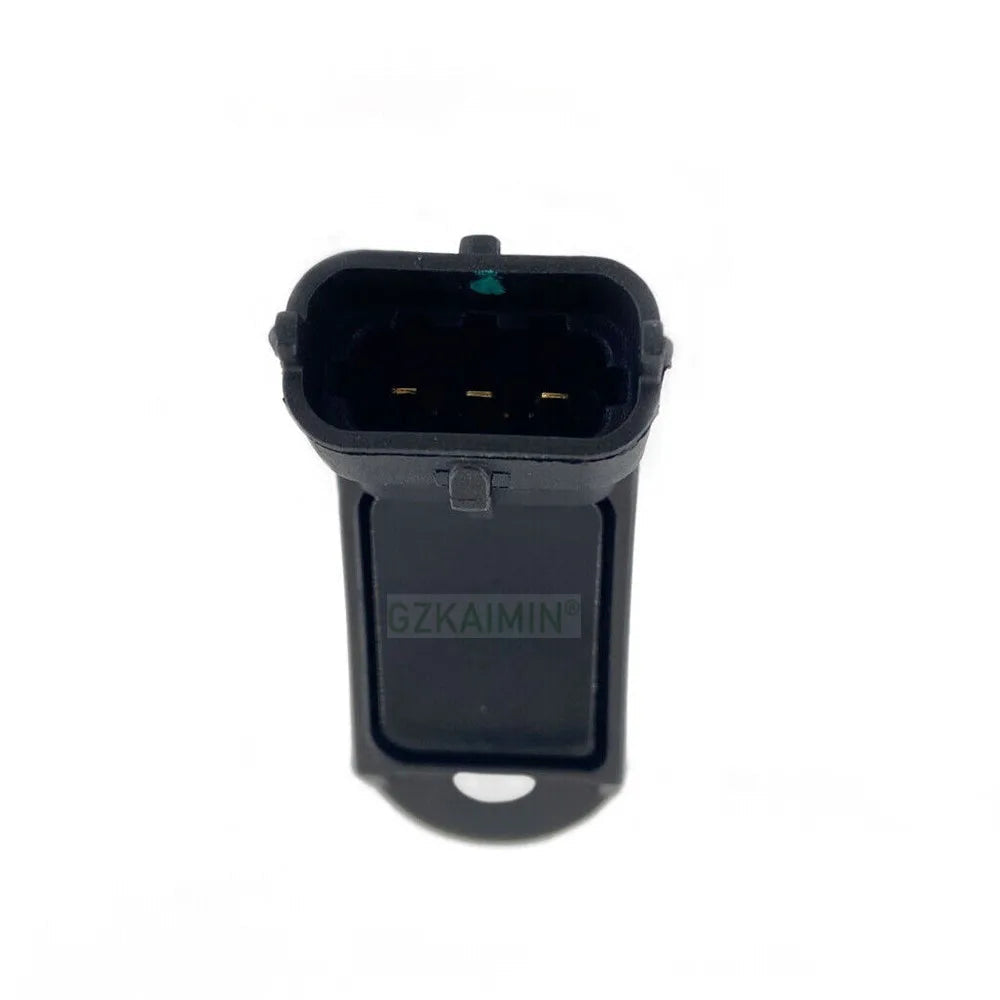

• Débrancher le connecteur électrique 3 broches
• Dévisser le capteur et nettoyer le filetage du collecteur
• Installer le nouveau capteur et serrer au couple préconisé par BRP
• Rebrancher le connecteur et effacer les codes défaut après montage
